Redigera slingor med nodverktyget
F2 eller N
Det näst mest använda verktyget i Inkscape är Nodverktyg. Det kommer att vara din vän när du behöver redigera en slinga.
Vad du behöver veta om slingor
Varje slinga består av noder som är kopplade till varandra, som pärlor på ett snöre. Ändarna på detta snöre kan vara anslutna som i en kedja (sluten slinga), eller så kan det finnas två ändnoder som bara är anslutna till en annan nod (öppen slinga).

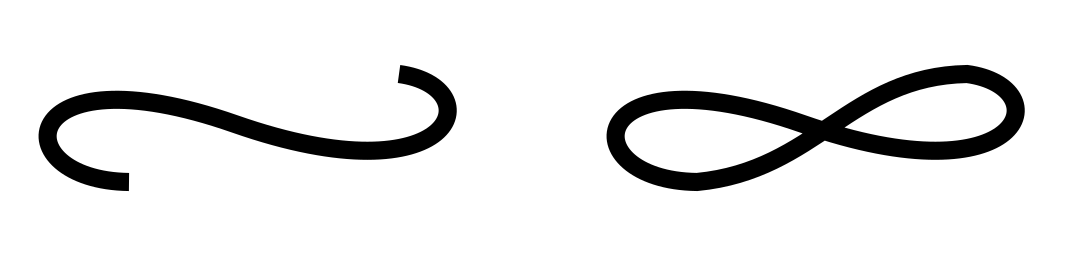

På vänster sida finns en öppen slinga. På den högra sidan har den stängts genom att ansluta de två slutnoderna.
Varje nod kan bara anslutas till en eller två andra noder. Det är omöjligt att fästa en tredje linje vid en nod. När du ska rita en förgrening måste du skapa en separat slinga för en av grenarna.
I Inkscape markeras en nods position med en kvadrat, cirkel eller diamant på den linje som representerar slingan.
En slingas form kan ändras radikalt genom att flytta de noder som den består av:
Aktivera Nodverktyget.
Klicka på slingan för att markera den.
Klicka på och dra den nod som du vill flytta.

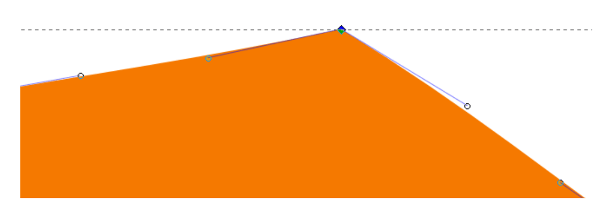

Denna nod har ett inkommande och ett utgående slingsegment som är anslutna till den.

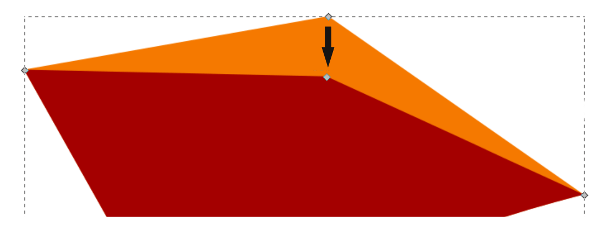

Du kan flytta en nod genom att ta tag i den med musen.
För mer gradvisa förändringar kan slingorna redigeras med hjälp av nodernas handtag. Varje nod kan ha upp till två cirkulära handtag som är anslutna till den med tunna linjer. Dessa handtag kan också flyttas runt med musen. Handtagen styr formen på det intilliggande slingsegmentet.
Aktivera Nodverktyget.
Klicka på slingan för att markera den.
Klicka på den nod som du vill redigera.
Klicka och dra i nodens handtag.

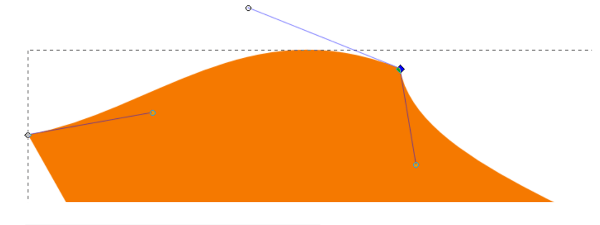

Du kan ändra slingsegment genom att flytta nodens handtag.
Du kan också manipulera linjerna mellan noderna (slingsegmenten) direkt med hjälp av Nodverktyget. Klicka och dra på det slingsegment som förbinder två noder för att ändra dess krökning, utan att behöva använda handtagen för detta.

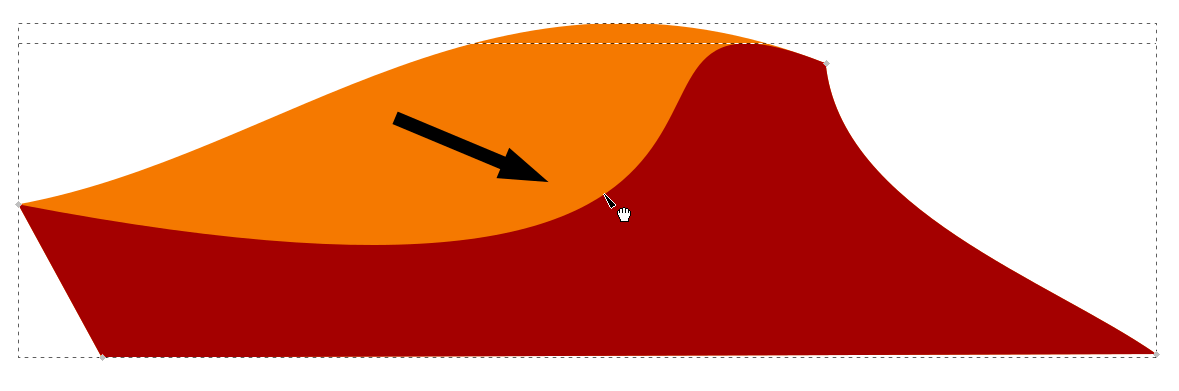

Dra direkt på slingan ger snabba resultat.
